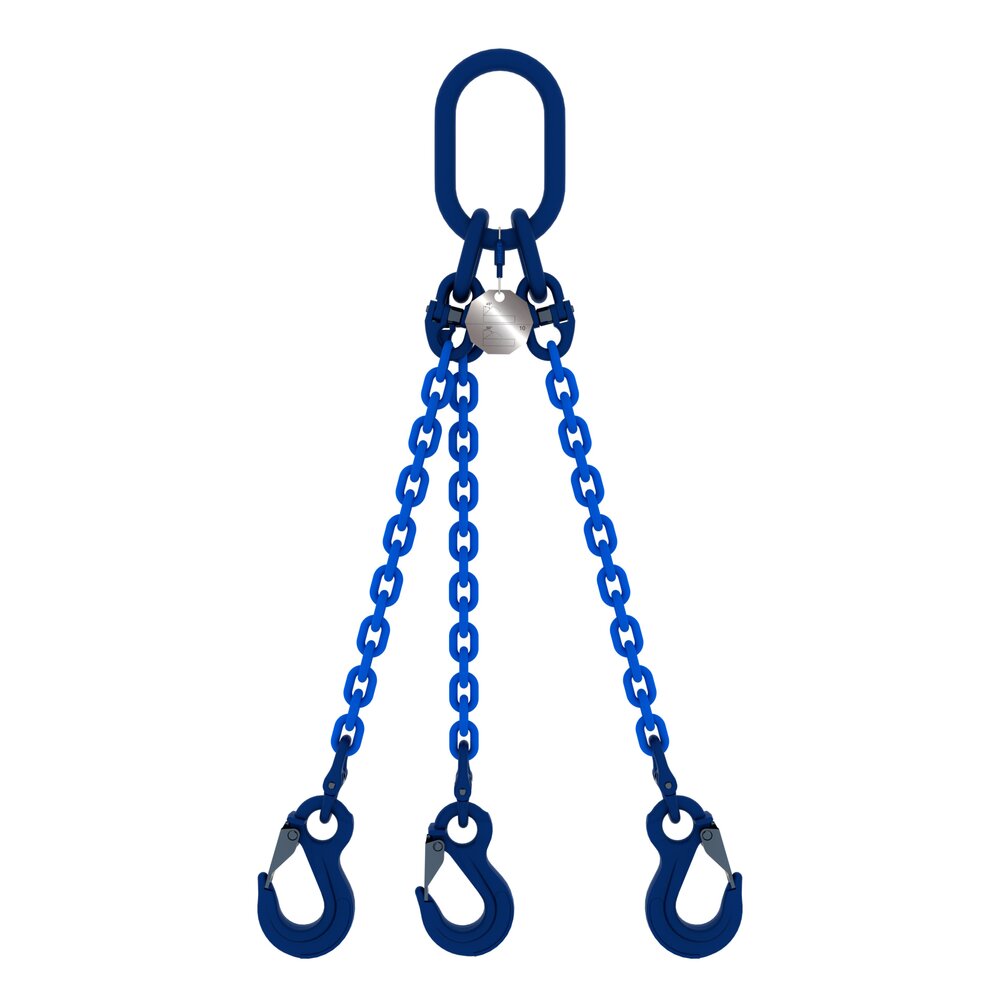

Nostoketjuyhdistelmä 3-haarainen salpakoukuilla, luokka 10

3-haarainen nostoketjuyhdistelmä, joka on varustettu salpakoukuilla. Tilauksesta myös muilla päätteillä, esim. valimokoukut, sakkelit yms. Nostoketjuyhdistelmä on varustettu kuormakilvellä.

Huom! Tuotekoodin kaksi viimeistä numeroa on pituuskoodi, eli L-mitta: 01 = 1,0 m.
L-mitta mitataan nostor

Näytä lisää

Näytä taulukko
Tuotekoodi:

3-haarainen nostoketjuyhdistelmä, joka on varustettu salpakoukuilla. Tilauksesta myös muilla päätteillä, esim. valimokoukut, sakkelit yms. Nostoketjuyhdistelmä on varustettu kuormakilvellä.

Huom! Tuotekoodin kaksi viimeistä numeroa on pituuskoodi, eli L-mitta: 01 = 1,0 m.
L-mitta mitataan nostorenkaan yläosan sisäreunasta koukun pohjan sisäreunaan.



Nostoketjuyhdistelmän tekniset tiedot:

  • Materiaali: Teräs
  • Merkintä: CE-merkintä
  • Lämpötila-alue: -29 - (+)205°C
  • Pintakäsittely: Maalattu, sininen
  • Varoitus: Ei saa lämpökäsitellä
  • Varmuuskerroin: 4:1
  • Luokka: 10

Avainsanat:

Ketjuraksi, Nostoroppu, Kettinkiraksi

Nostoketjuyhdistelmät luokka 10



Varmuuskerroin 4:1

Ketju Ø 1-osainen 2-osainen 3-4-osainen Endless
rakt snarat u-form 2-parting-0-45 2-parting-45-60 3-parting-0-45 3-parting-45-60 andlos-rakt andlos-snarat andlos-uform
Suora nosto Kiristävä nosto Avonosto 0°−45° 45°−60° 0°−45° 45°−60° Suora nosto Kiristävä nosto Avonosto
mm Työkuorma (t)
6 1,40 1,12 2,80 2,00 1,40 3,00 2,12 2,80 2,24 5,60
7 1,90 1,50 3,80 2,65 1,90 4,00 2,80 3,80 3,00 7,60
8 2,50 2,00 5,00 3,55 2,50 5,30 3,75 5,00 4,00 10,00
10 4,00 3,15 8,00 5,60 4,00 8,40 6,00 8,00 6,30 16,00
13 6,70 5,30 13,40 9,50 6,70 14,00 10,00 13,40 10,60 26,80
16 10,00 8,00 20,00 14,00 10,00 21,20 15,00 20,00 16,00 40,00
19 14,00 11,20 28,00 20,00 14,00 30,00 21,20 28,00 22,40 56,00
20 16,00 12,80 32,00 22,40 16,00 33,60 24,00 32,00 25,60 64,00
22 19,00 15,00 38,00 26,50 19,00 40,00 28,00 38,00 30,00 76,00
26 26,50 21,20 53,00 37,50 26,50 56,00 40,00 53,00 42,50 106,00
32 40,00 31,50 80,00 56,00 40,00 85,00 60,00 80,00 64,00 160,00
Kerroin   1 0,8 2 1,4 1 2,1 1,5 2 1,6 4
