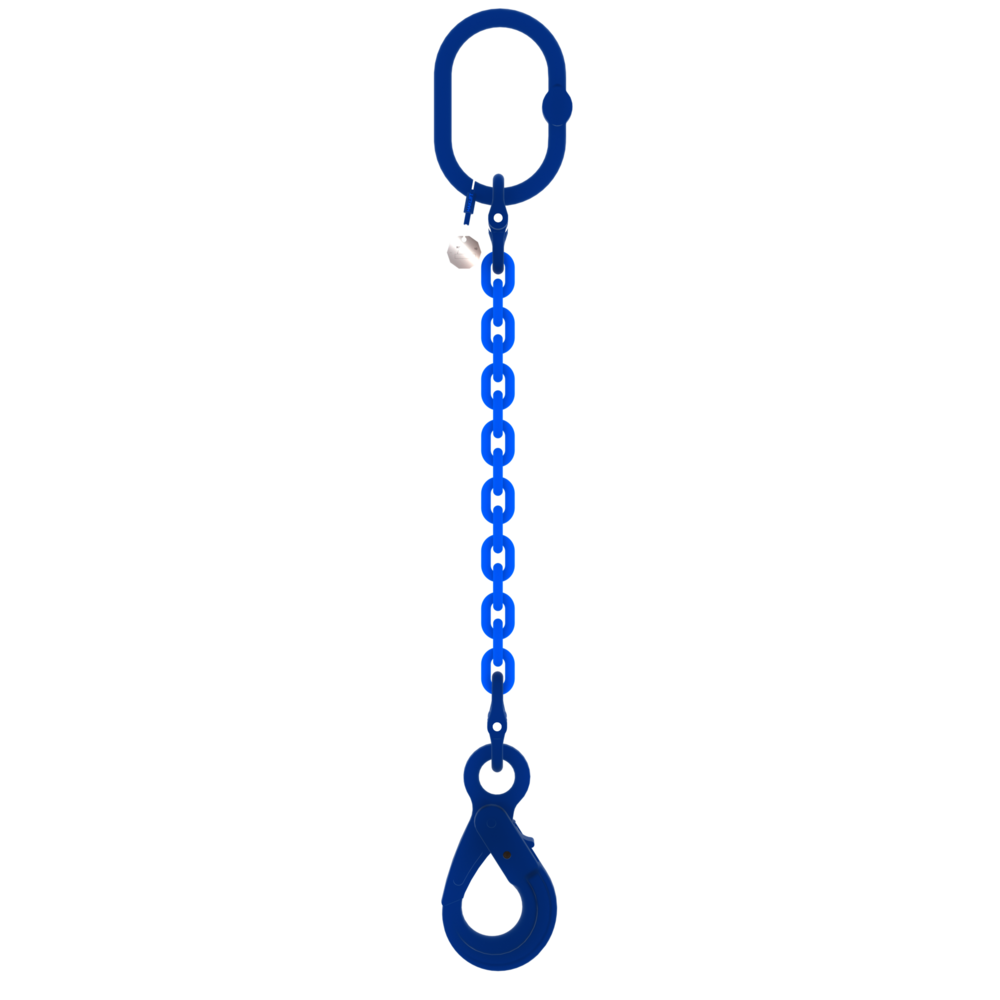

1-Haarainen nostoketjuyhdistelmä, joka on varustettu varmuuskoukulla. Tilauksesta myös muilla päätteillä, esim. valimokoukut, sakkelit yms. Nostoketjuyhdistelmä on varustettu kuormakilvellä.
Huom! Tuotekoodin kaksi viimeistä numeroa on pituuskoodi, eli L-mitta: 01 = 1,0 m.
L-mitta mitataan nostorenkaan yläosan sisäreunasta koukun pohjan sisäreunaan.
Nostoketjuyhdistelmän tekniset tiedot:
- Materiaali: Teräs
- Merkintä: CE-merkintä
- Lämpötila-alue: -29 - (+)205°C
- Pintakäsittely: Maalattu, sininen
- Varoitus: Ei saa lämpökäsitellä
- Varmuuskerroin: 4:1
- Luokka: 10
Nostoketjuyhdistelmät luokka 12
|
Varmuuskerroin 4:1 |
Ketju Ø | 1-osainen | 2-osainen | 3-4-osainen | Päättymätön | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
||
| Suora nosto | Kiristävä nosto | Avonosto | 0°−45° | 45°−60° | 0°−45° | 45°−60° | Suora nosto | Kiristävä nosto | Avonosto | ||
| mm | Työkuorma (t) | ||||||||||
| 7 | 2,36 | 1,90 | 4,72 | 3,35 | 2,36 | 5,00 | 3,55 | 4,72 | 3,75 | 9,44 | |
| 8 | 3,00 | 2,36 | 6,00 | 4,25 | 3,00 | 6,30 | 4,50 | 6,00 | 4,75 | 12,00 | |
| 10 | 5,00 | 4,00 | 10,00 | 7,10 | 5,00 | 10,60 | 7,50 | 10,00 | 8,00 | 20,00 | |
| 13 | 8,00 | 6,30 | 16,00 | 11,20 | 8,00 | 17,00 | 11,80 | 16,00 | 12,50 | 32,00 | |
| Kerroin | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 | |
| Jos monihaaraisella raksilla tehdään kiristävä nosto täytyy työkuormaa alentaa 20 %:lla | |||||||||||
