Mitä nostosilmukan valinnassa tulee huomioida?
Nostosilmukat ja muut nostopisteet ovat keskeinen osa turvallista nostojärjestelmää. Niiden tehtävänä on muodostaa luotettava liitäntäpiste nostettavan kappaleen ja nostovälineiden välille. Oikein valittu ja asennettu nostosilmukka parantaa noston turvallisuutta, vakautta ja tehokkuutta, kun taas väärä valinta voi johtaa kuorman hallinnan menettämiseen tai jopa vakaviin vaurioihin.
Tässä artikkelissa käymme läpi tärkeimmät tekijät, jotka tulee huomioida nostosilmukoita ja nostopisteitä valittaessa.
Mitä nostosilmukat ovat?
Nostosilmukat, nostokorvat, silmukkaruuvit ja muut nostopisteet toimivat kiinnityspisteinä nostoketjuille, nostorakseille, koukuille ja muille nostovälineille. Niitä käytetään erityisesti silloin, kun nostettavassa kappaleessa ei ole valmiita nostokorvakkeita tai muita nostoon tarkoitettuja kiinnityspisteitä.

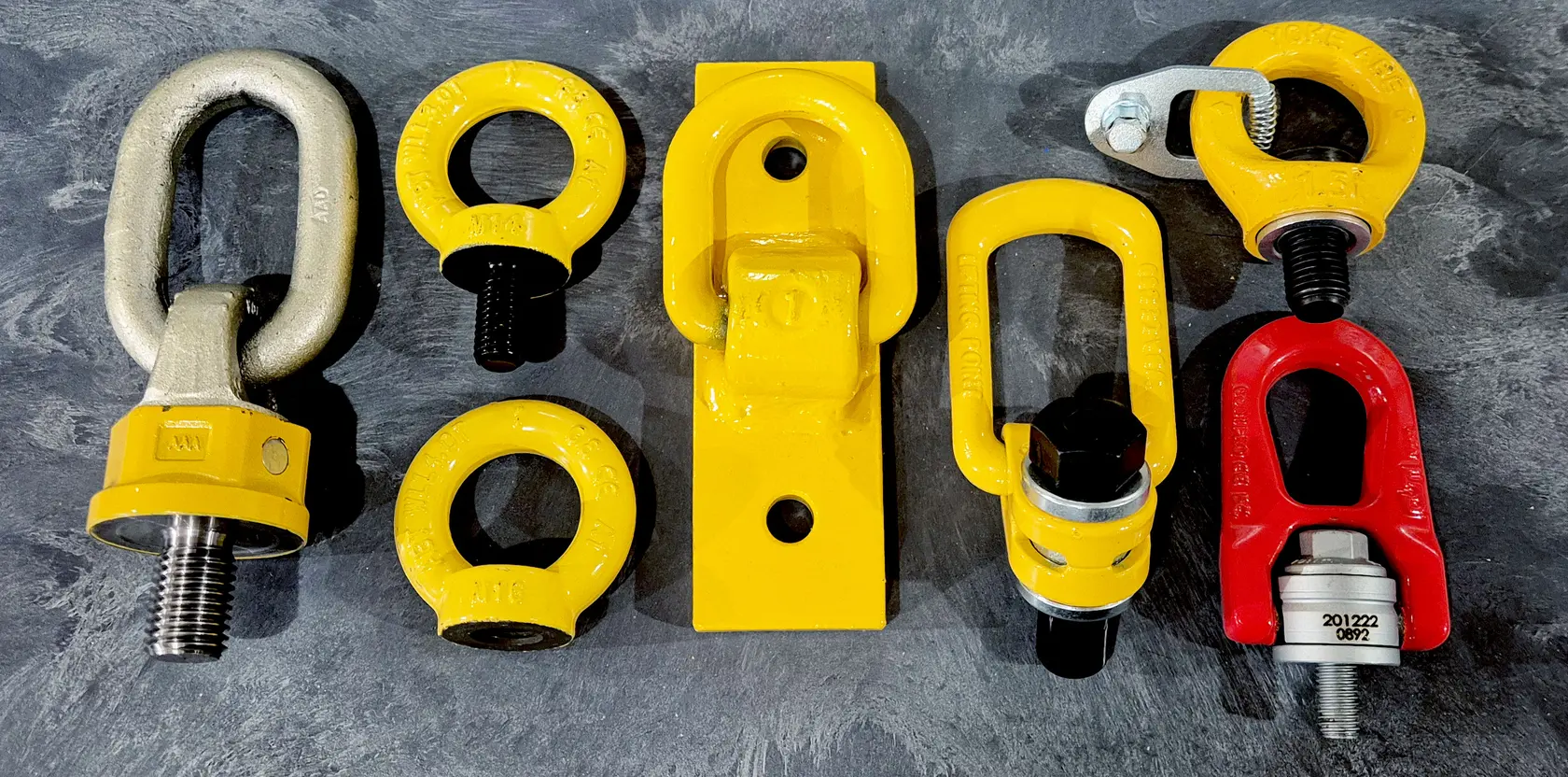

Markkinoilla on useita erilaisia ratkaisuja, kuten:
- nostosilmukkaruuvit
- nostosilmukkamutterit
- kääntyvät nostosilmukat
- laakeroidut nostosilmukat
- hitsattavat nostopisteet
Oikean mallin valinta riippuu nostettavasta kuormasta ja käyttökohteesta.
Kuorman ominaisuudet määrittävät nostopisteen valinnan
Nostopistettä valittaessa tulee ensin arvioida nostettavan kappaleen ominaisuudet.
Huomioi erityisesti:
- kuorman paino
- muoto
- painopisteen sijainti
- käytettävien nostopisteiden määrä
- nostokulmat
Kuorman painopisteen tulee olla hallinnassa koko noston ajan. Epäsymmetrinen kuormitus tai painopisteen sijainti voi johtaa siihen, että yksittäisiin nostopisteisiin kohdistuu merkittävästi suurempia voimia kuin pelkän kokonaismassan perusteella voidaan arvioida.
Nostosilmukoissa tärkea selvittää, onko silmukka nostoluokiteltu vai DIN-standardin mukainen. DIN-silmukoilla saa nostaa vain suoraan, luokitelluilla myös muut asennot sallittuja.
Kiinteä vai kääntyvä nostosilmukka?
Kiinteä nostosilmukka
Perinteinen nostosilmukkaruuvi soveltuu parhaiten tilanteisiin, joissa veto kohdistuu suoraan nostosilmukan akselin suuntaisesti.
Kiinteän mallin etuja ovat:
- yksinkertainen rakenne
- helppo asennus
- kustannustehokkuus
Sivuttaiskuormituksissa tulee noudattaa valmistajan ohjeita.
Kääntyvä nostosilmukka
Kääntyvä nostosilmukka on suunniteltu mukautumaan kuormituksen suuntaan.
Sen etuja ovat:
- parempi turvallisuus vinoissa nostoissa
- mahdollisuus käsitellä muuttuvia kuormitussuuntia
- pienempi riski haitallisille sivukuormituksille
Kääntyvät nostosilmukat ovat usein suositeltava vaihtoehto vaativissa teollisuusnostoissa.
Käyttöympäristön vaikutus
Nostosilmukoiden valinnassa tulee huomioida myös käyttöolosuhteet.
Arvioi esimerkiksi:
- käyttölämpötilat*
- kosteus ja sääolosuhteet
- kemiallinen rasitus
- korroosioriski
- tärinä ja dynaamiset kuormitukset
* Luokitellut: -40-(+)200°C | DIN 580 ja DIN 582: -20-(+)200°C
Vaativissa ympäristöissä voidaan tarvita haponkestävästä teräksestä valmistettuja nostosilmukoita.
Oikea asennus on yhtä tärkeää kuin oikea valinta
Laadukaskaan nostosilmukka ei takaa turvallisuutta, jos sitä ei asenneta oikein.
Asennuksessa tulee varmistaa:
- oikea kierrekoko
- riittävä kierrepituus*
- valmistajan ilmoittama kiristysmomentti**
- ehjät ja puhtaat kierteet
- nostosilmukan oikea asento kuormitussuuntaan nähden***
* Minimikierrepituudet eri materiaaleilla käytettäessä ruuvisilmukoita
d = nostosilmukan kierteen halkaisija.
- teräs: 1 x d
- valurauta 1,25 x d
- alumiini 2 x d
- Alumiini-Magnesiumseos 2,5 x d

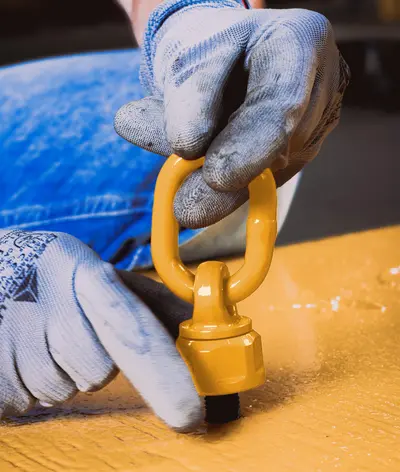

** Nostosilmukka tulee kiinnittää käsin kiertämällä tai sopivaa työkalua käyttäen niin, että silmukan jalkaosa asettuu
koko tasopinnaltaan vasten nostettavan kappaleen pintaa. Älä ylitä suositeltua kiristysmomenttia.
*** Varmista nostosilmukan kaaren olevan kohden nostosuuntaa. Myös monihaaranostoissa silmukan kaaren on
kiristettynäkin oltava kohti kuormituksen suuntaa. DIN 580 / DIN 582 tyyppisten nostosilmukoiden sivusuuntainen
kuormitus on kielletty.
Mikäli käytetään pitkällä kierteellä olevaa nostosilmukkaa kierteettömässä reiässä ja toisessa päässä mutteria, on varmistuttava, että reiän halkaisija on korkeintaan 10 % suurempi kuin nostosilmukan kierteen halkaisija ja että mutteri on huolellisesti kiristetty ja vähintään lujuusluokkaa 8.8. Ruuvin on oltava niin pitkä, että mutteri saadaan koko korkeudeltaan kierrettyä siihen.
Valmistajan asennusohjeita tulee aina noudattaa. Virheellinen asennus voi heikentää nostopisteen kantavuutta merkittävästi.
Tarkastukset ja kunnossapito
Nostosilmukat kuuluvat nostovarusteisiin, joiden kuntoa on seurattava säännöllisesti.
Tarkasta ennen käyttöä:
- halkeamat
- muodonmuutokset
- kuluminen
- korroosio
- kierteen kunto
- merkintöjen luettavuus
Vaurioitunut tai epäilyttävä nostopiste tulee poistaa välittömästi käytöstä.
Lisäksi nostovarusteille on tehtävä määräaikaistarkastukset voimassa olevien säädösten mukaisesti.
Kuormituskokeet ja standardien noudattaminen
Nostopisteiden tulee täyttää niille asetetut kuormitus- ja turvallisuusvaatimukset.
Varmista aina, että:
- työkuorma (WLL) on riittävä
- tuote soveltuu suunniteltuun käyttötarkoitukseen
- valmistajan käyttöohjeita noudatetaan
- tarvittavat standardit ja vaatimukset täyttyvät
Oikein mitoitettu ja hyväksytty nostopiste on tärkeä osa turvallista nostokokonaisuutta.
Yhteenveto
Nostosilmukoiden ja muiden nostopisteiden oikea valinta perustuu kuorman ominaisuuksien, kuormitussuunnan, käyttöympäristön sekä asennustavan huolelliseen arviointiin. Oikein valittu, asianmukaisesti asennettu ja säännöllisesti tarkastettu nostopiste parantaa nostotyön turvallisuutta, vähentää laiterikkojen riskiä ja varmistaa tehokkaan työskentelyn.
Kun nostopisteiden valintaan panostetaan jo suunnitteluvaiheessa, voidaan välttää monet nostotöissä yleisesti esiintyvät riskit.
