Sankasilmukkanostoruuvit on varustettu kuulalaakerileikarilla, jolloin se kääntyy helposti kuormituksen suuntaan.



Sankasilmukkanostoruuvin tekniset tiedot:

  • Materiaali: Taottu seosteräs
  • Merkintä: Standardin mukaan, CE-merkintä
  • Lämpötila-alue: -40° - +200°C
  • Pintakäsittely: Maalattu
  • Standardi: EN 1677-1
  • Huomautus: RFID-ready
  • Varmuuskerroin: 4:1
  • Luokka: 10
Valitse tuote alla olevasta taulukosta, aseta määrä ja lisää tarjouspyyntöön

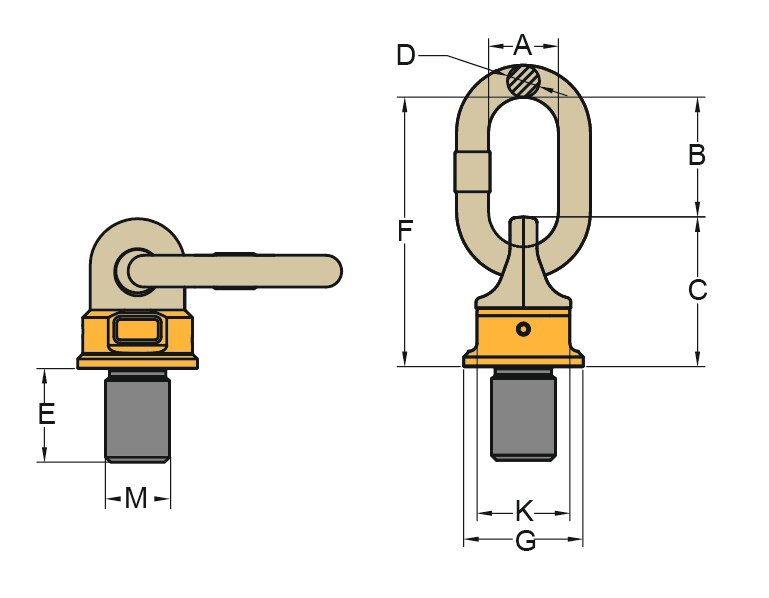

Tuotekoodi WLL
ton
Kierre
M
mm
Kierteen pituus
E
mm
Pitch DIN13 G
mm
C
mm
K
mm
F
mm
D
mm
B
mm
A
mm
Paino
kg
NS10KL10005Y 0,5 M10 18 1,5 36,5 48 34 101 13 53 35 0,4
NS10KL12007Y 0,7 M12 18 1,75 36,5 48 34 101 13 53 35 0,4
NS10KL16014Y 1,4 M16 20 2 36,5 48 34 101 13 53 35 0,44
NS10KL20025Y 2,5 M20 40 2,5 52 68 46 127 16 59 35 1
NS10KL2404Y 4 M24 30 3 57 75 50 148 19 73 40 1,5
NS10KL3067Y 6,7 M30 35 3,5 70 95 65 163 19 68 40 2,4
NS10KL3610Y 10 M36 50 4 81 106 75 201 22 95 50 3,8
NS10KL42125Y 12,5 M42 60 4,5 81 106 75 201 22 95 50 4

TYÖKUORMAT


Haaraluku 1 2 1 2 2 2 2 3-4 3-4 3-4

Nostokulma 90° 90° 0-45° 45-60° Epäsym. 0-45° 45-60°


Epäsym.

Kierre         WLL (ton)
M10 1 2 0,5 1 0,7 0,5 0,5 1 0,75 0,75
M12 1,4 2,8 0,7 1,4 1 0,7 0,7 1,4 1 1
M16 2,8 5,6 1,4 2,8 2 1,4 1,4 3 2,12 2,12
M20 5 10 2,5 5 3,55 2,5 2,5 5,3 3,75 3,75
M24 8 16 4 8 5,6 4 4 8,5 6 6
M30 12 24 6,7 13,4 9,5 6,7 6,7 14 10 10
M36 15 30 10 20 14 10 10 21,2 15 15
M42 15 30 12,5 25 17 12,5 12,5 25 18 18
