• pyörivä sankasilmukkanostoruuvi nostoon kaikissa asennoissa
  • silmukka kääntyy kuormituksen suuntaan
  • pultteja saatavana myös 120 mm kierteellä

Avainsanat:
Nostokorva, nostopiste, nostosanka, silmukkamutteri, silmukkaruuvi, nostomutteri, nostoruuvi



Nostosilmukan tekniset tiedot:

  • Materiaali: Teräs
  • Merkintä: CE-merkintä
  • Lämpötila-alue: -40 °C – 200 °C
  • Pintakäsittely: Maalattu, keltainen
  • Varmuuskerroin: 4:1
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

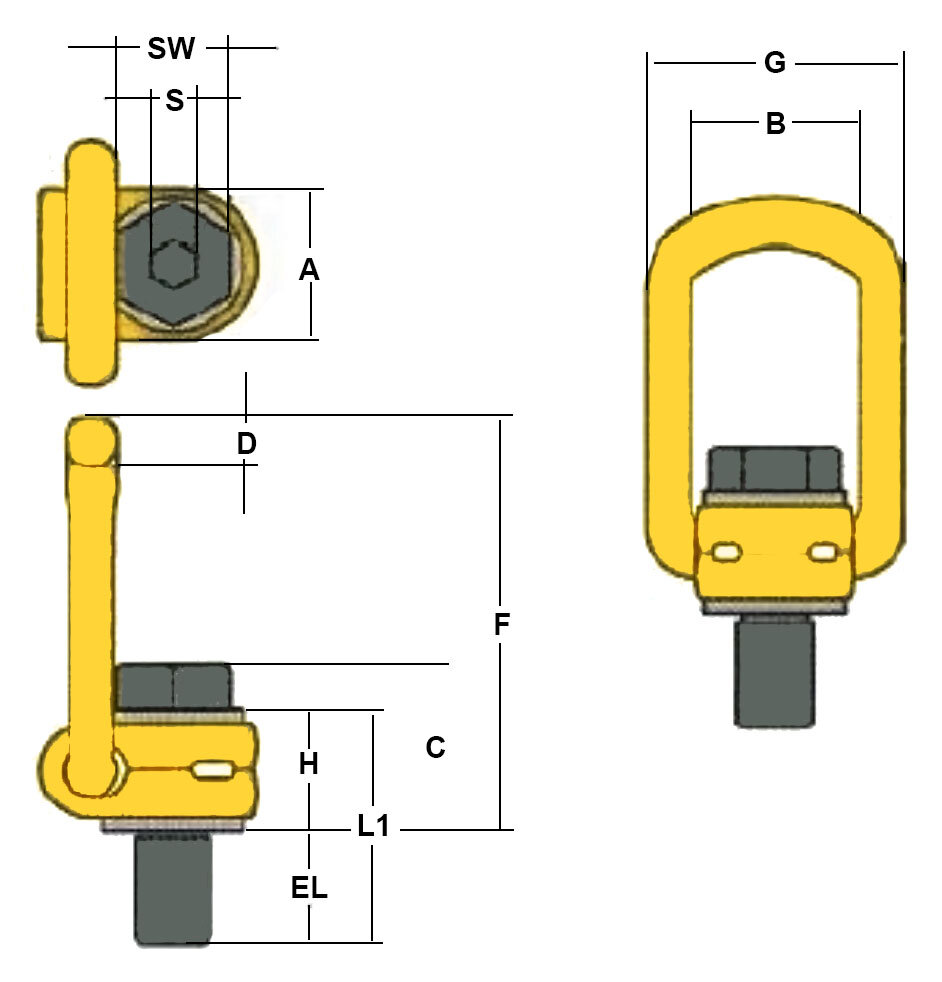

Tuotekoodi WLL
ton
Kierre Pakkauskoko
kpl
Kierteen pituus
mm
Kiristysvoima Nm Kierteen nousu
mm
A
mm
B
mm
C
mm
D
mm
EL F
mm
G
mm
H
mm
S
mm
SW
mm
Paino
kg
Packing Qty.
NS8P0803 0,3 M8 40 11 30 1,25 33 37 35 14 11 98 57 36 6 13 0,5 40
NS8P0803120 0,3 M8 120 30 1,25 33 37 35 14 120 98 57 36 6 13 0,5 0
NS8P10063 0,63 M10 40 16 60 1,5 33 37 36 14 16 98 57 36 6 17 0,5 40
NS8P10063120 0,63 M10 120 60 1,5 33 37 36 14 120 98 57 36 6 17 0,5 0
NS8P121 1 M12 40 18 100 1,75 33 37 44 14 18 98 57 36 8 19 0,5 40
NS8P121120 1 M12 120 100 1,75 33 37 44 14 120 98 57 36 8 19 0,5 0
NS8P1615 1,5 M16 40 24 150 2 33 37 46 14 24 98 57 36 10 24 0,5 40
NS8P1615120 1,5 M16 120 150 2 33 37 46 14 120 98 57 36 10 24 0,5 0
NS8P2025 2,5 M20 10 30 250 2,5 50 54 57 17 30 140 82 44 12 30 1,3 10
NS8P2025120 2,5 M20 120 250 2,5 50 54 57 17 120 140 82 44 12 30 1,3 0
NS8P244 4 M24 10 36 400 3 50 54 59 17 36 140 82 44 14 36 1,4 10
NS8P244120 4 M24 120 400 3 50 54 59 17 120 140 82 44 14 36 1,4 0
NS8P305 5 M30 6 48 500 3,5 60 65 81 23 48 170 99 62 17 46 3,1 6
NS8P305120 5 M30 120 500 3,5 60 65 81 23 120 170 99 62 17 46 3,1 0
NS8P368 8 M36 4 62 800 4 77 85 101 27 62 225 124 78 22 55 5,8 4
NS8P368120 8 M36 120 800 4 77 85 101 27 120 225 124 78 22 55 5,8 0
NS8P4215 15 M42 2 63 1 500 4,5 95 104 112 36 63 256 158 86 24 65 10,8 2
NS8P4215120 15 M42 120 1 500 4,5 95 104 112 36 120 256 158 86 24 65 10,8 0
NS8P4820 20 M48 2 72 2 000 5 95 104 120 36 72 259 158 90 27 75 11,6 2
NS8P4820120 20 M48 120 2 000 5 95 104 120 36 120 259 158 90 27 75 11,6 0

TYÖKUORMAT


Kierre WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t)
          0 - 45° 45-60° 0 - 45° 45-60°
M8 0,3 0,3 0,6 0,6 0,42 0,3 0,63 0,45
M10 0,63 0,63 1,26 1,26 0,88 0,63 1,32 0,95
M12 1 1 2 2 1,4 1 2,1 1,5
M16 1,5 1,5 3 3 2,1 1,5 3,1 2,2
M20 2,5 2,5 5 5 3,5 2,5 5,2 3,7
M24 4 4 8 8 5,6 4 8,4 6
M30 5 5 10 10 7 5 10,5 7,5
M36 8 8 16 16 11,2 8 16,8 12
M42 15 15 30 30 21 15 31,5 22,5
M48 20 20 40 40 28 20 42 30
