Haklift

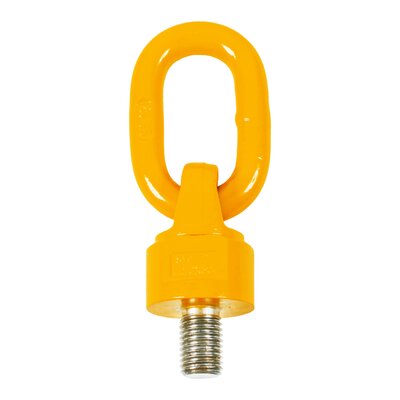

Kuulalaakeroidut sankasilmukkanostoruuvit soveltuvat nostoon kaikissa asennoissa. Saatavana vakiokierteellä, sekä pidemmällä 120 mm kierteellä.

Avainsanat:
Nostokorva, nostopiste, nostosanka, silmukkamutteri, silmukkaruuvi, nostomutteri, nostoruuvi



Kuulalaakeroidun sankasilmukkanostoruuvin tekniset tiedot:

  • Materiaali: Teräs
  • Merkintä: Standardin mukaan, CE-merkintä
  • Lämpötila-alue: -40 - (+)400°C
  • Pintakäsittely: Maalattu, keltainen
  • Standardi: EN 1677-1
  • Varmuuskerroin: 4:1
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

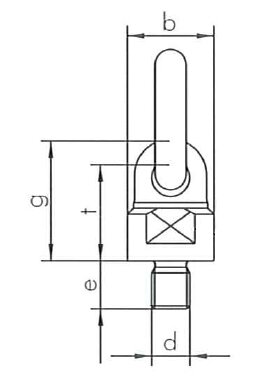

Tuotekoodi WLL
ton
Kierre
mm
Kierteen pituus
mm
Silmukan sisämitta
mm
Silmukan halk.Ø
mm
Kierteen nousu
mm
b
mm
g
mm
t
mm
Paino
kg
NS8KL1003 0,45 M10 18 55x30 14 1,5 36 51 41 0,43
NS8KL1205 0,5 M12 18 55x30 14 1,75 36 51 41 0,44
NS8KL161 1,1 M16 20 55x30 14 2 36 52 42 0,46
NS8KL161120 1,1 M16 120 55x30 14 2 36 52 42 0,46
NS8KL202 2 M20 30 70x34 16 2,5 50 68 56 0,96
NS8KL202120 2 M20 120 70x34 16 2,5 50 68 56 0,96
NS8KL243120 3,2 M24 120 85x37 18 3 57 78 65,5 1,45
NS8KL2432 3,2 M24 40 85x37 18 3 57 78 65,5 1,45
NS8KL3053 5,3 M30 35 85x37 20 3,5 66 97 80,5 2,17
NS8KL305120 5,3 M30 120 85x37 20 3,5 66 97 80,5 2,17
NS8KL308 8 M30 35 115x50 22 3,5 80 112 92 3,57
NS8KL308120 8 M30 120 115x50 22 3,5 80 112 92 3,57
NS8KL368 8 M36 50 115x50 22 4 80 109 89,5 4,17
NS8KL368120 8 M36 120 115x50 22 4 80 109 89,5 4,17
NS8KL4210 10 M42 50 115x50 25 4,5 80 109 89,5 3,67
NS8KL4810 10 M48 50 115x50 25 5 80 109 89,5 4,02
NS8KL4510 10 M45 60 115x50 25 4,5 80 109 89,5 4,17
NS8KL5615 15 M56 84 152x70 32 5,5 117 310 280 11,6
NS8KL6415 15 M64 95 152x70 32 6 117 310 280 12,6

TYÖKUORMAT


Kierre WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) Kiristysmomentti
          0 - 45° 45-60° 0 - 45° 45-60° Nm
M10 0,9 0,45 1,8 0,9 0,63 0,45 0,95 0,68 10-16
M12 1 0,5 2 1 0,7 0,5 1,05 0,75 15-28
M16 2 1,1 4 2,2 1,54 1,1 2,31 1,65 45-70
M20 4 2 8 4 2,8 2 4,2 3 75-130
M24 6,3 3,2 12,6 6,4 4,48 3,2 6,72 4,8 90-130
M30 10,6 5,3 21,2 10,6 7,42 5,3 11,13 7,95 230-400
M30 11,8 8 23,6 16 11,2 8 16,8 12 230-400
M36 11,8 8 23,6 16 11,2 8 16,8 12 270-600
M42 15 10 30 20 14 10 21 15 270-700
M45 15 10 30 20 14 10 21 15 350-800
M48 15 10 30 20 14 10 21 15 350-800
M56 25 15 50 30 21 15 31,5 22,5 350-900
M64 25 15 50 30 21 15 31,5 22,5 350-900
