Vaijerivintturi nostoon ja vetoon. Varustettu molempiin suuntiin toimivalla kitkajarrulla. Vaijeriintturi voidaan kiinnittää eri tavoin esim. Lattiaan tai seinään.

Toimitetaan ilman vaijeria, joka on tilattava erikseen. Katso koodit sivun alalaidasta.

Avainsanat:
Vintturi, vinssi, vaijerivinssi, nostovintturi



Vaijerivintturin tekniset tiedot:

  • Materiaali: Teräs
  • Merkintä: CE-merkintä
  • Huomautus: Jos tuotekoodi sisältää Y-kirjaimen on se varustettu yläkahvalla
Valitse tuote alla olevasta taulukosta, aseta määrä ja lisää tarjouspyyntöön
Tuotekoodi Nostokapasiteetti
kg
Max. vetokapasiteetti
kg
Max. vaijerin pituus m Max vaijerin Ø
mm
Paino
kg
VAVIN150 75 150 22 4 5,5
VAVIN250Y 125 250 20 5 10
VAVIN250 150 300 40 5 16,9
VAVIN500Y 250 500 25 6,8 17
VAVIN500 250 500 25 6,8 18,8
VAVIN1000Y 500 1 000 30 9 35
VAVIN1000 500 1 000 25 9 38
VAVIN2000 1 000 2 000 30 13 64

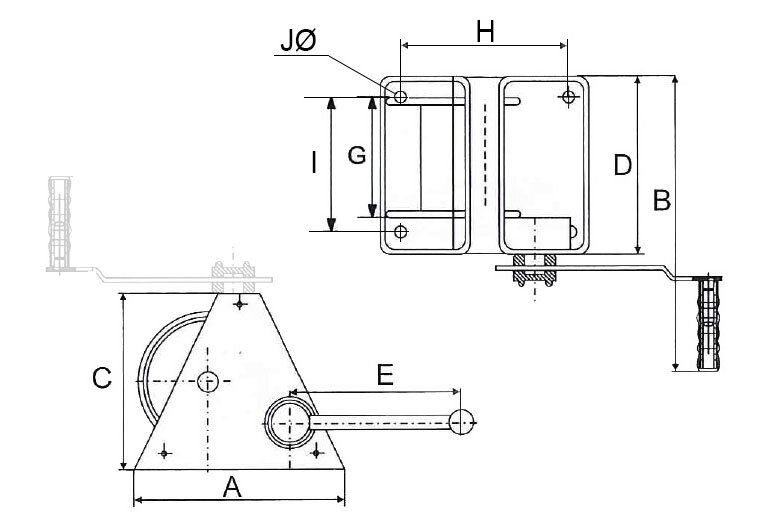

Tuotekoodi A (mm) B (mm) C (mm) D (mm) E (mm) G (mm) H (mm) I (mm) JØ (mm)
VAVIN150 180 325 150 150 350 102 152 112.5 8.5
VAVIN250 240 385 200 200 250 122 196 143 12
VAVIN500 240 385 200 200 250 122 200 145 12
VAVIN1000 412 485 300 300 350 195 367 235 17
VAVIN2000 500 585 325 350 350 285 436 326 20
VAVIN250Y 150 - 150+170 200 240 128 136/100 114 10.5
VAVIN500Y 180 - 180+180 260 240 182 183/130 141 12
VAVIN1000Y 300 - 300+190 300 340 198 247 186 17



KAHVAN SIJAINTI

Tuote Kahvan sijainti
VAVIN150 sivukahva
VAVIN250Y yläkahva
VAVIN250 sivukahva
VAVIN500Y yläkahva
VAVIN500 sivukahva
VAVIN1000Y yläkahva
VAVIN1000 sivukahva
VAVIN2000 sivukahva



VAIJERIT LEIKARISALPAKOUKULLA

Sopii vintturiin kg Pituus  m Vaijerin halk. mm Tuotekoodi
150/250/300 12 4 VAVIN250VA412
500 14 6 VAVIN500VA614
1000 30 10 VAVIN100VA1030
2000 13 13 VAVIN200VA1330
