Haklift
  • vaunu liikkuu palkilla käsin ketjusta vetämällä
  • sopivat IPE- ja T-palkeille
  • vaunun leveyttä voidaan säätää lisäämällä tai vähentämällä prikkoja
  • käsiketjun vakiopituus n. 2,5 m (kehäpituus 5 m), jolloin vaunu voidaan asentaa n. 3,5-4 m:n korkeudelle
  • taljan / nostimen kiinnitys joko suoraan vaunun silmukkaan koukusta tai sakkelin avulla
  • 0,5 / 1,0 / 2,0 t malleihin voidaan integroida kiinteästi Hakliftin KTHA- tai VTHA-ketjutalja
  • pyörissä kestovoidellut kuulalaakerit
  • varustettu kumisilla päätystoppareilla
  • jokainen vaunu on testattu 1.5 kertaisella testikuormalla
  • tuotteen mukana toimitetaan testisertifikaatti sekä vaatimustenmukaisuusvakuutus



Ketjusiirtovaunun tekniset tiedot:

  • Materiaali: Teräs
  • Merkintä: Standardin mukaan, CE-merkintä
  • Pintakäsittely: Maalattu, oranssi
  • Standardi: EN 13157
  • Varmuuskerroin: 4:1
Valitse tuote alla olevasta taulukosta, aseta määrä ja lisää tarjouspyyntöön

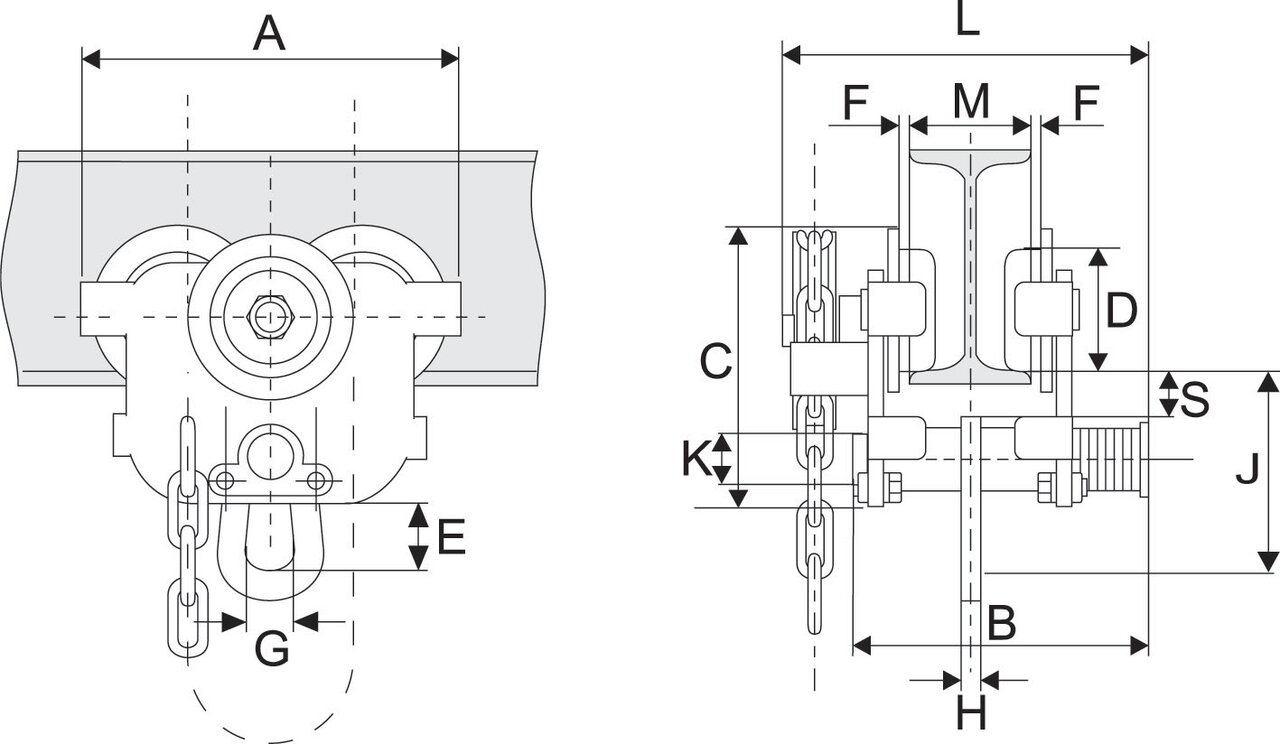

Tuotekoodi WLL
ton
I-palkki
mm
Min kaarteen säde
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
S
mm
Paino
kg
SIVA05KS 0,5 50-135 800 205 198 150 55 30 1,5-2,0 28 8 111 28 239 27 8
SIVA05KSL 0,5 130-215 800 205 278 150 55 30 1,5-2,0 28 8 111 28 239 27 8
SIVA05KSXL 0,5 215-300 800 205 363 150 55 30 1,5-2,0 28 8 111 28 239 27 8
SIVA10KS 1 55-140 1 000 242 211 174 68 30 1,5-2,0 32 10 118 32 254 28 12,4
SIVA10KSL 1 140-215 1 000 242 286 174 68 30 1,5-2,0 32 10 118 32 254 28 12,4
SIVA10KSXL 1 215-300 1 000 242 371 174 68 30 1,5-2,0 32 10 118 32 254 28 12,4
SIVA20KS 2 65-155 1 100 270 238 194 80 49 1,5-2,0 40 12 147 36 277 27 18,1
SIVA20KSL 2 150-230 1 100 270 313 194 80 49 1,5-2,0 40 12 147 36 277 27 18,1
SIVA20KSXL 2 230-300 1 100 270 383 194 80 49 1,5-2,0 40 12 147 36 277 27 18,1
SIVA30KS 3 90-160 1 300 325 246 234 100 60 2,0-3,0 49 14 177 44 287 29 30,3
SIVA30KSL 3 160-230 1 300 325 316 234 100 60 2,0-3,0 49 14 177 44 287 29 30,3
SIVA30KSXL 3 230-300 1 300 325 386 234 100 60 2,0-3,0 49 14 177 44 287 29 30,3
SIVA50KS 5 90-180 1 500 370 280 267 110 79 2,0-3,0 59 16 219 55 320 29 46,5
SIVA50KSL 5 180-230 1 500 370 330 267 110 79 2,0-3,0 59 16 219 55 320 29 46,5
