Nostosilmukkamutteri pystysuoraan nostoon.

Pystysuoran noston sallittu työkuorma on merkitty silmukkaan.
Sivuttaisnostossa kuorma on 25 % sallitusta pystysuorasta työkuormasta.

Kierteen pituus pitää olla vähintään:

  • 1*d teräkselle
  • 1,25*d valuraudalle
  • 2*d alumiiniseoksille
  • 2,5*d alumiinimagnesiumseoksille

Avainsanat:
Nostokorva, nostopiste, nostosanka, silmukkamutteri, silmukkaruuvi, nostomutteri, nostoruuvi



Nostosilmukkamutterin tekniset tiedot:

  • Materiaali: Teräs
  • Merkintä: Standardin mukaan, CE-merkintä
  • Lämpötila-alue: -40 - +200°
  • Pintakäsittely: Maalattu, keltainen
  • Standardi: EN 1677-1
  • Varmuuskerroin: 4:1
  • Luokka: 8
Valitse tuote alla olevasta taulukosta, aseta määrä ja lisää tarjouspyyntöön

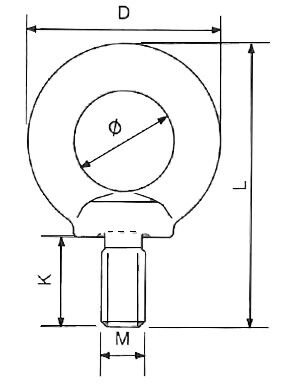

Tuotekoodi WLL
ton
Koko Silmukan sisämitta Ø
mm
D
mm
L
mm
K
mm
Paino
kg
NS8R06 0,4 M6 16 28 42 13 0,05
NS8R08 0,8 M8 20 39 51 15 0,06
NS8R10 1 M10 25 45 63 18 0,11
NS8R12 2 M12 30 54 75 22 0,18
NS8R14 3 M14 35 63 88 28 0,28
NS8R16 4 M16 35 63 88 28 0,28
NS8R20 6 M20 40 72 101 30 0,45
NS8R24 8 M24 50 90 128 38 0,87
NS8R30 12 M30 60 108 154 45 1,66
NS8R36 16 M36 70 126 183 55 2,65
NS8R42 24 M42 80 144 212 65 4,03
NS8R48 32 M48 90 166 238 70 6,38

Size WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) Kiristysmomentti
          0 - 45° 45-60° 0 - 45° 45-60° Nm
M6 0,4 0,15 0,8 0,3 0,21 0,15 0,32 0,23 3,5
M8 0,8 0,32 1,6 0,64 0,448 0,32 0,672 0,48 8
M10 1 0,4 2 0,8 0,56 0,4 0,84 0,6 16
M12 2 0,75 4 1,5 1,05 0,75 1,58 1,13 28
M14 3 1,2 6 2,4 1,68 1,2 2,52 1,8 70
M16 4 1,5 8 3 2,1 1,5 3,15 2,25 70
M20 6 2,3 12 4,6 3,22 2,3 4,83 3,45 135
M24 8 3,2 16 6,4 4,48 3,2 6,72 4,8 230
M30 12 4,5 24 9 6,3 4,5 9,45 6,75 465
M36 16 7 32 14 9,8 7 14,7 10,5 814
M42 24 9 48 18 12,6 9 18,9 13,5 1304
M48 32 12 64 24 16,8 12 25,2 18 1981
