Nostosilmukkamutteri pystysuoraan nostoon.

Pystysuoran noston sallittu työkuorma on merkitty silmukkaan.
Sivuttaisnostossa kuorma on 25 % sallitusta pystysuorasta työkuormasta.

Avainsanat:
Nostokorva, nostopiste, nostosanka, silmukkamutteri, silmukkaruuvi, nostomutteri, nostoruuvi



Nostosilmukkamutterin tekniset tiedot:

  • Materiaali: Teräs
  • Merkintä: Standardin mukaan, CE-merkintä
  • Lämpötila-alue: -40 - +200°
  • Pintakäsittely: Maalattu, keltainen
  • Standardi: EN 1677-1
  • Varmuuskerroin: 4:1
  • Luokka: 8
Valitse tuote alla olevasta taulukosta, aseta määrä ja lisää tarjouspyyntöön

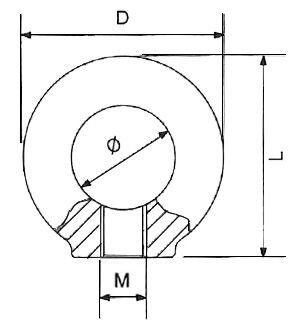

Tuotekoodi WLL
ton
Koko Silmukan sisämitta Ø
mm
D
mm
L
mm
Paino
kg
NS8M06 0,4 M6 20 36 36 0,05
NS8M08 0,8 M8 20 36 36 0,05
NS8M10 1 M10 25 45 45 0,09
NS8M12 2 M12 30 54 53 0,16
NS8M14 3 M14 35 63 62 0,24
NS8M16 4 M16 35 63 62 0,24
NS8M20 6 M20 40 72 71 0,36
NS8M24 8 M24 50 90 90 0,72
NS8M30 12 M30 60 108 109 1,32
NS8M36 16 M36 70 126 128 2,08
NS8M42 24 M42 80 144 147 3,11
NS8M48 32 M48 90 166 168 5,02

Size WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) Kiristysmomentti
          0 - 45° 45-60° 0 - 45° 45-60° Nm
M6 0,4 0,15 0,8 0,3 0,21 0,15 0,32 0,23 3,5
M8 0,8 0,32 1,6 0,64 0,448 0,32 0,672 0,48 8
M10 1 0,4 2 0,8 0,56 0,4 0,84 0,6 16
M12 2 0,75 4 1,5 1,05 0,75 1,58 1,13 28
M14 3 1,2 6 2,4 1,68 1,2 2,52 1,8 70
M16 4 1,5 8 3 2,1 1,5 3,15 2,25 70
M20 6 2,3 12 4,6 3,22 2,3 4,83 3,45 135
M24 8 3,2 16 6,4 4,48 3,2 6,72 4,8 230
M30 12 4,5 24 9 6,3 4,5 9,45 6,75 465
M36 16 7 32 14 9,8 7 14,7 10,5 814
M42 24 9 48 18 12,6 9 18,9 13,5 1304
M48 32 12 64 24 16,8 12 25,2 18 1981
