Green Pin

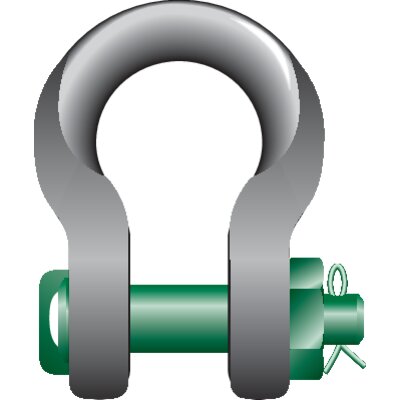

Шегели тип Омега с болт и заключващ шплент.

Сертификация: Към този продукт може да получите сертификат за работа, 3.1 сертификат за материалите на изработка, тест сертификат от производителя, Европейска декларация за съответствие. Към всички шегели с товароподемност 75 т и повече можете да получите и сертификат за употреба в морската индустрия за доказана товароподемност чрез регистрация в института Lloyd, както и сертификат MPI и/или сертификат за проверка, издаден според стандартите на САЩ, след предварителна заявка при поръчката.

Забележка: Този шегел може също така да бъде поръчан с неподвижна гайка (допълнителен обезопасяващ болт, изработен съобразно директива AISI316, е прекаран през гайката и през щифта на шегела). Този обезопасяващ болт е затегнат с 2 бр. комплекта Nord-Lock шайби и подсигуряваща гайка. Тези шайби се заключват, когато шегелът е подложен на движение и поддържат гайката в безопасно положение).

  • Маркировка: Шегелът и щифтът са изработени от високоустойчива на опън стоманена сплав, клас 8, подсилена и темперирана.
  • Работна температура: -20°C - (+)200°C
  • Покритие: Шегелът е с покритие - боя, сребриста; болтът е с покритие - боя, зелена.
  • Забележка: Относно подробности за размерите и товароподемността моля, погледнете CAD чертежите, които може да получите след като ги заявите.
  • Коефицент на безопасност: 5:1
  • Клас : 8
Изберете продукт от таблицата и натиснете бутона - направи запитване
Продуктов номер WLL
т
A
мм
В
мм
C
мм
D
мм
e
мм
f
мм
g
мм
h
мм
i
мм
j
мм
k
мм
l
мм
Тегло
кг
SAK70PLL 7 22 22 46 19 32 96 64 153 115 110 19 41 2
SAK125PLL 12,5 28 28 61 25 44 121 82 197 151 146 24 54 4
SAK180PLL 18 35 35 69 30 52 148 102 239 175 180 29 64 7
SAK300PLL 30 40 42 90 35 69 165 126 279 211 200 34 79 13
SAK400PLL 40 55 51 109 45 84 199 140 331 252 235 38 97 21
SAK550PLL 55 60 57 115 55 90 240 160 389 299 270 45 100 30
SAK750PLL 75 68 70 125 54 110 290 185 473 327 317 54 120 48
SAK1250PLL 125 85 80 154 85 137 366 220 583 426 390 64 150 92
SAK1500PLL 150 94 95 179 89 147 391 253 645 435 434 50 170 140
SAK2000PLL 200 110 105 199 100 158 481 280 759 470 482 50 205 205
SAK2500PLL 250 126 120 227 110 179 542 300 859 519 530 60 240 264
SAK3000PLL 300 135 134 245 122 195 601 350 947 575 620 70 265 360
SAK4000PLL 400 160 160 293 145 231 576 370 985 675 690 80 320 580
SAK5000PLL 500 170 180 328 160 263 681 450 1,131 748 790 90 339 780
SAK6000PLL 600 190 200 348 170 289 741 490 1,234 809 865 100 370 980
SAK7000PLL 700 200 215 392 190 315 751 540 1,284 879 901 100 400 1 360
SAK8000PLL 800 218 230 420 200 342 851 554 1,426 942 947 110 420 1 430
SAK9000PLL 900 242 255 466 220 368 851 580 1,488 1,023 1,023 120 440 1 650
SAK10000PLL 1 000 260 270 490 240 399 851 614 1,532 1,103 1,107 120 460 2 970
SAK12500PLL 1 250 285 300 510 260 452 931 650 1,666 1,227 1,182 150 530 3 700
SAK15500PLL 1 550 285 320 550 280 483 950 680 1 710 1 300 1,253 150 560 4 000
