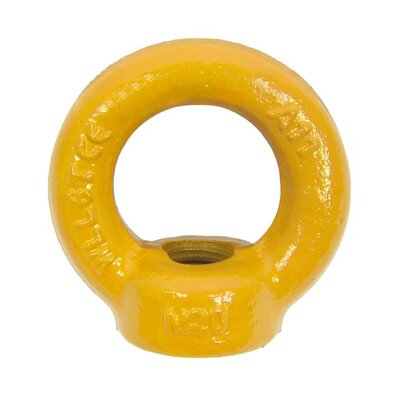

Nostosilmukkamutteri pystysuoraan nostoon.

Pystysuoran noston sallittu työkuorma on merkitty silmukkaan.
Sivuttaisnostossa kuorma on 25 % sallitusta pystysuorasta työkuormasta.

Avainsanat:
Nostokorva, nostopiste, nostosanka, silmukkamutteri, silmukkaruuvi, nostomutteri, nostoruuvi



Nostosilmukkamutterin tekniset tiedot:

  • Materiaali: Teräs
  • Merkintä: Standardin mukaan, CE-merkintä
  • Lämpötila-alue: -40 - +200°
  • Pintakäsittely: Maalattu, keltainen
  • Standardi: EN 1677-1
  • Varmuuskerroin: 4:1
  • Luokka: 8
Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

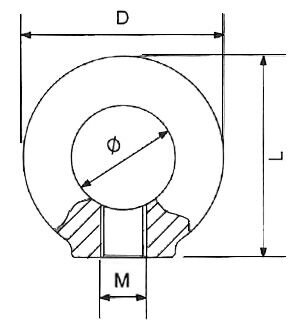

Tuotekoodi WLL
ton
Koko Silmukan sisämitta Ø
mm
Kierteen nousu
mm
D
mm
L
mm
Paino
kg
NS8M06 0,4 M6 20 1 36 36 0,05
NS8M08 0,8 M8 20 1,25 36 36 0,05
NS8M10 1 M10 25 1,5 45 45 0,09
NS8M12 2 M12 30 1,75 54 53 0,16
NS8M14 3 M14 35 2 63 62 0,24
NS8M16 4 M16 35 2 63 62 0,24
NS8M20 6 M20 40 2,5 72 71 0,36
NS8M24 8 M24 50 3 90 90 0,72
NS8M30 12 M30 60 3,5 108 109 1,32
NS8M36 16 M36 70 4 126 128 2,08
NS8M42 24 M42 80 4,5 144 147 3,11
NS8M48 32 M48 90 5 166 168 5,02

Size WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) Kiristysmomentti
          0 - 45° 45-60° 0 - 45° 45-60° Nm
M6 0,4 0,15 0,8 0,3 0,21 0,15 0,32 0,23 3,5
M8 0,8 0,32 1,6 0,64 0,448 0,32 0,672 0,48 8
M10 1 0,4 2 0,8 0,56 0,4 0,84 0,6 16
M12 2 0,75 4 1,5 1,05 0,75 1,58 1,13 28
M14 3 1,2 6 2,4 1,68 1,2 2,52 1,8 70
M16 4 1,5 8 3 2,1 1,5 3,15 2,25 70
M20 6 2,3 12 4,6 3,22 2,3 4,83 3,45 135
M24 8 3,2 16 6,4 4,48 3,2 6,72 4,8 230
M30 12 4,5 24 9 6,3 4,5 9,45 6,75 465
M36 16 7 32 14 9,8 7 14,7 10,5 814
M42 24 9 48 18 12,6 9 18,9 13,5 1304
M48 32 12 64 24 16,8 12 25,2 18 1981
