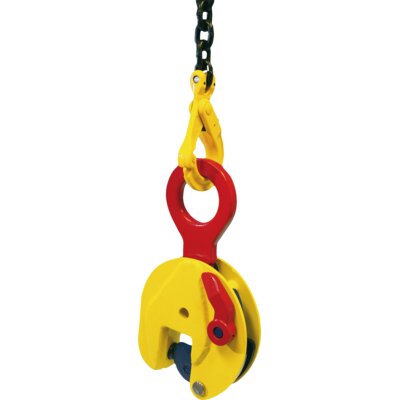

Terrier

Yleistä: Terrier levytarraimet teräslevyjen ja -rakenteiden nostoon ja siirtoon pystyasennossa. Turvasalpa estää taakan luistamisen nostettaessa ja laskettaessa. Voidaan lukita sekä auki- että kiinniasentoon. STS-mallissa suurempi kitaväli. 1,5 TS, 2 TSE ja 3 TSE voidaan varustaa kaukosäädöllä.
Koekuorma: 2 x WLL.

  • Merkintä: Standardin mukaan, CE-merkintä, WLL, kitaväli ja CE-merkintä.
  • Pintakäsittely: Maalattu, keltainen.
  • Standardi: EN 13155
  • Huomautus: Vähimmäiskuorma 10% WLL:stä.

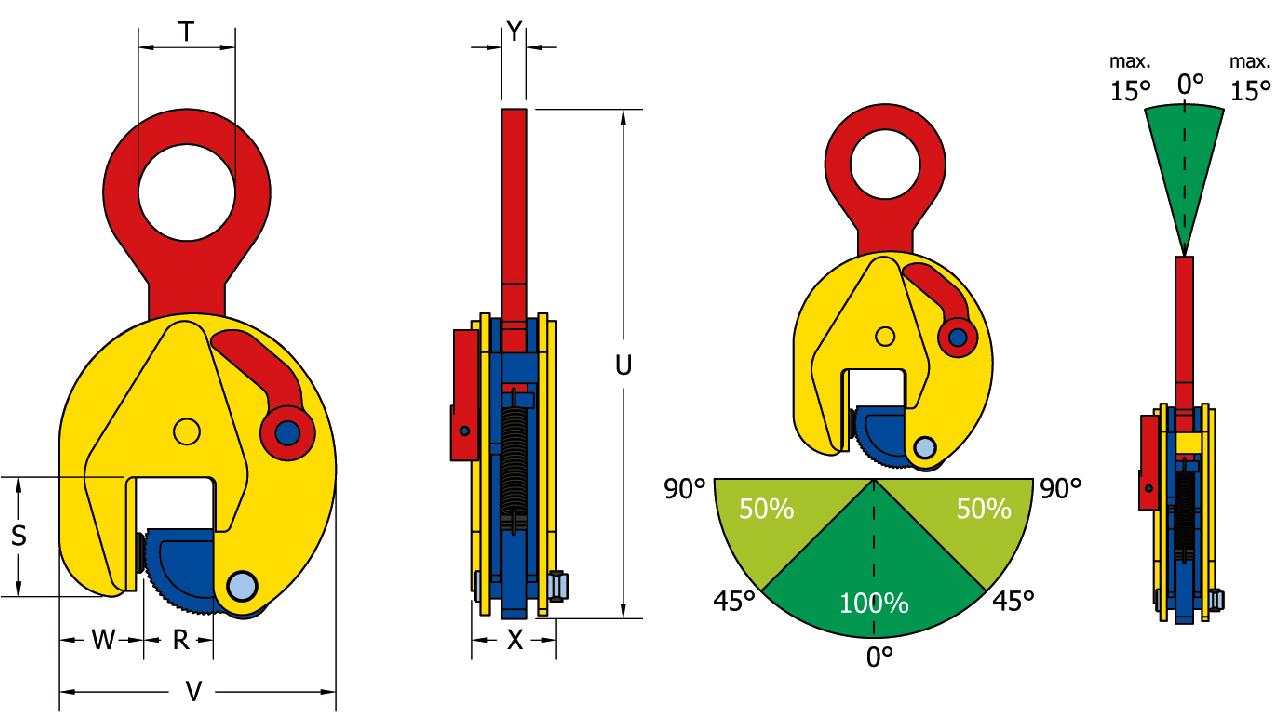

    Lifting Clamp TS/TSE/STS drawing and angles at suspension
    Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön
    Tuotekoodi Koodi WLL
    ton
    Tartuntaväli
    mm
    S
    mm
    T
    mm
    U
    mm
    V
    mm
    W
    mm
    X
    mm
    Y
    mm
    Paino
    kg
    LTTS075 0.75 TS 0,75 0-13 47 30 202 100 37 37 10 1,7
    LTTSE1 1 TSE 1 0-25 56 45 263 141 37 47 15 3,5
    LTTSE2 2 TSE* 2 0-35 78 64 336 183 56 56 16 7
    LTTSE3 3 TSE* 3 0-35 78 64 336 183 56 56 16 7
    LTTSE45 4.5 TSE 4,5 0-45 85 70 425 228 60 78 20 16
    LTTS6 6 TS 6 0-32 114 75 490 225 78 78 20 19
    LTTSE75 7.5 TSE 7,5 0-55 111 75 522 267 70 86 20 26
    LTTS9 9 TS 9 0-55 111 75 522 267 70 86 20 27
    LTTS120 12 TS 12 0-52 148 85 617 295 100 94 44 37
    LTTS150 15 TS 15 0-76 209 86 810 373 136 106 49 70
    LTTS250 25 TS 25 5-85 250 100 925 563 148 140 66 149



    Käyttöohjeet
