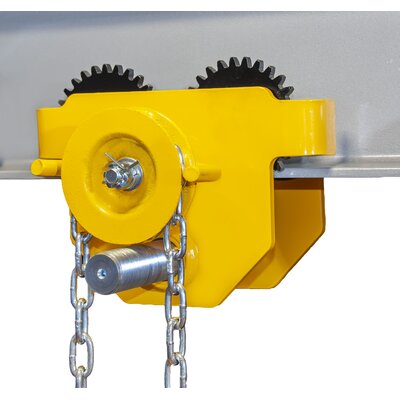

Haklift
  • vaunu liikkuu palkilla käsin ketjusta vetämällä
  • vaunun leveyttä voidaan säätää kierretangon avulla
  • käsiketjun vakiopituus n. 3 m, jolloin vaunu voidaan asentaa n. 4 m:n korkeudelle
  • saatavana myös pidemmällä ketjulla
  • sopivat I- ja T-palkeille
  • taljan / nostimen kiinnitys suoraan vaunun silmukkaan koukusta tai sakkelin avulla
  • pyörissä kestovoidellut kuulalaakerit
  • varustettu murtumatuilla
  • tuotteen mukana toimitetaan testisertifikaatti sekä vaatimustenmukaisuusvakuutus



Ketjusiirtovaunun tekniset tiedot:

  • Materiaali: Teräs
  • Merkintä: Standardin mukaan, CE-merkintä
  • Pintakäsittely: Maalattu, keltainen
  • Standardi: EN 13157
    Valitse tuote alla olevasta taulukosta, ilmoita määrä ja lisää tarjouspyyntöön

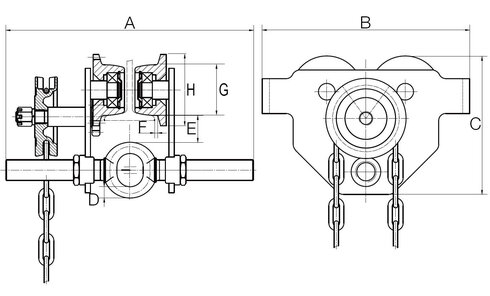

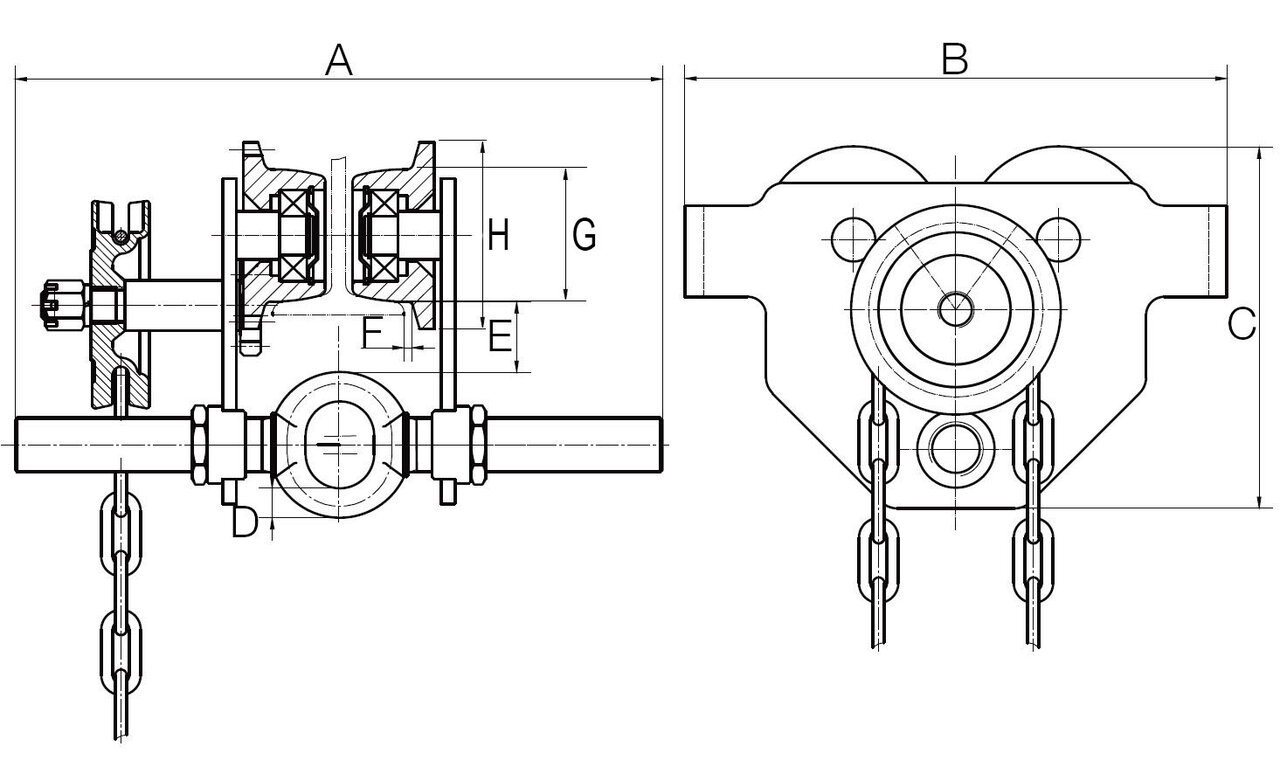

    Tuotekoodi WLL
    ton
    Palkin leveys
    mm
    Min kaarteen säde
    m
    A
    mm
    B
    mm
    C
    mm
    D
    mm
    E
    mm
    F
    mm
    G
    mm
    H
    mm
    Paino
    kg
    SIVA05HKS 0,5 50-220 0,5 352,5 198 158 12,5 40 ~3 55 75 8,5
    SIVA05HLKS 0,5 50-305 0,5 437,5 198 158 12,5 40 ~3 55 75 8,9
    SIVA10HKS 1 58-220 0,7 353,5 238 183 17 31 ~3 68 95 12,5
    SIVA10HLKS 1 58-305 0,7 438,5 238 183 17 31 ~3 68 95 13
    SIVA20HKS 2 66-220 0,9 362 277 208 20 31 ~3 80 108 17
    SIVA20HLKS 2 66-305 0,9 447 277 208 20 31 ~3 80 108 17,8
    SIVA30HKS 3 74-220 1,2 406,5 324 249 26 31 ~3 100 131 28
    SIVA30HLKS 3 74-305 1,2 491,5 324 249 26 31 ~3 100 131 29,1
    SIVA50HKS 5 90-220 1 434,5 373 296,5 28 40 ~5 120 154 45
    SIVA50HLKS 5 90-305 1 519,5 373 296,5 28 40 ~5 120 154 46,1
    SIVA100HKS 10 125-203 1,3 487,5 455 490 82 36,5 ~5 - - 93
    SIVA100HLKS 10 125-305 1,3 589,5 455 490 82 36,5 −5 - - 95
    SIVA200HKS 20 136-203 4,7 523 642 622 110 54 ~5 - - 247,5
    SIVA200HLKS 20 136-305 4,7 625 642 622 110 54 −5 - - 250
