Miten nostoketjuyhdistelmän työkuormat määritetään
Jotta voit tehdä turvallisia nostoja ketjuyhdistelmällä, sinun on tiedettävä muun muassa, miten sen mitoitus ja nostokulmat vaikuttavat maksimikuormaan. Olemme koonneet tähän tiedot, joita tarvitset voidaksesi mitoittaa nostoketjuyhdistelmäsi oikein.

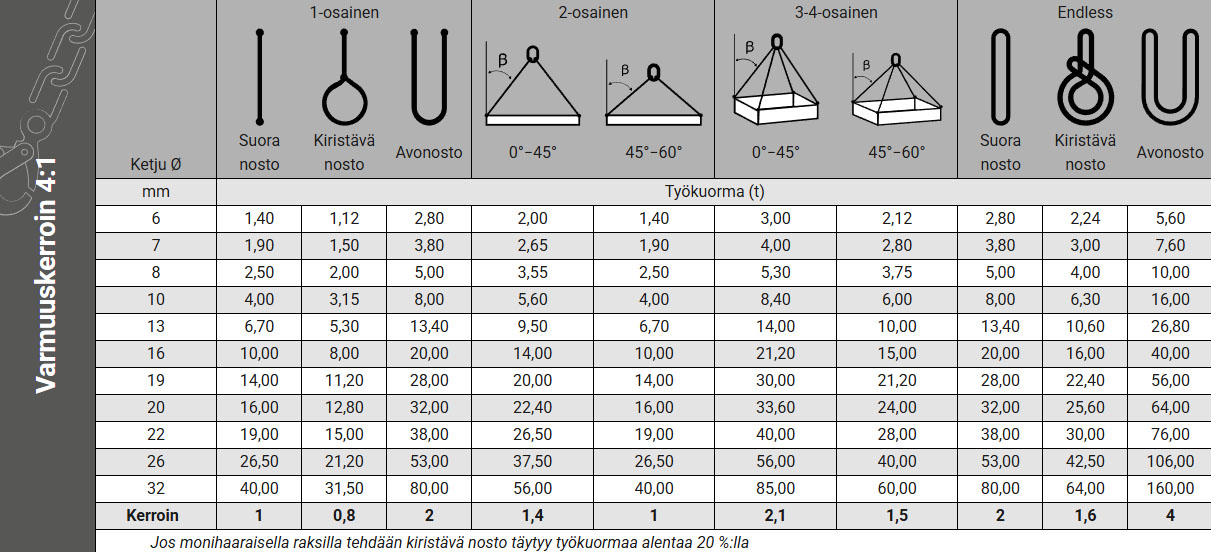

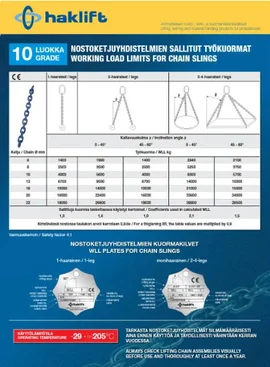

Kuormitustaulukko 10-luokan ketjurakseille
Taulukossa määritetään enimmäiskuormitukset 10-luokan nostoketjuyhdistelmille.
Nostoketjuyhdistelmien työkuorman (WLL) laskeminen
Voit laskea työkuorman trigonometrisen menetelmän avulla, kun painon, nostokulman ja painopisteen sijainnin tarkat tiedot ovat selvillä:
2-haarainen nostoketjuyhdistelmä
Työkuorma t = 2 x yhden haaran yhdistelmä WLL x cos β
3- ja 4-haarainen nostoketjuyhdistelmä
Työkuorma t = 3 x WLL yhden haaran yhdistelmä x cos β.

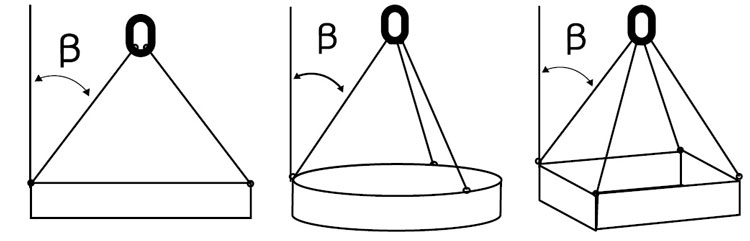

Monihaaraiset nostoketjuyhdistelmät, joissa on beta-kulma
Huomautus: Jos kuorma kohdistuu tasaisesti kaikkiin 4 haaraan, voidaan poikkeustapauksissa käyttää seuraavaa kaavaa:
Työkuorma t = 4 x WLL yhden haaran yhdistelmälle x cos β.
β = haarojen kulma pystysuoraan pintaan nähden.
Jos kyseessä on monihaarainen nostoketjuyhdistelmä, nostorenkaan enimmäiskuorman on oltava vähintään yhtä suuri kuin nostoketjuyhdistelmän kuormitus. 3- ja 4-haaraisissa yhdistelmissä ylimmän lenkin siirtolenkin enimmäiskuorman on oltava vähintään 1,6 kertaa kyseisen ketjun enimmäiskuorma.
Vaihtoehtoisen mitoituksen tapauksessa nostoketjuyhdistelmään voidaan merkitä kyseiselle kulmalle laskettu enimmäiskuorma.
VAROITUS! Jos nostoketjuyhdistelmää on tarkoitus käyttää suunniteltuun nostoon, jonka nostokulma (β) on pienempi kuin 45° ja siten suurempi maksimikuorma kuin normaali mitoituskuorma, tästä on ilmoitettava yhdistelmää tilattaessa.

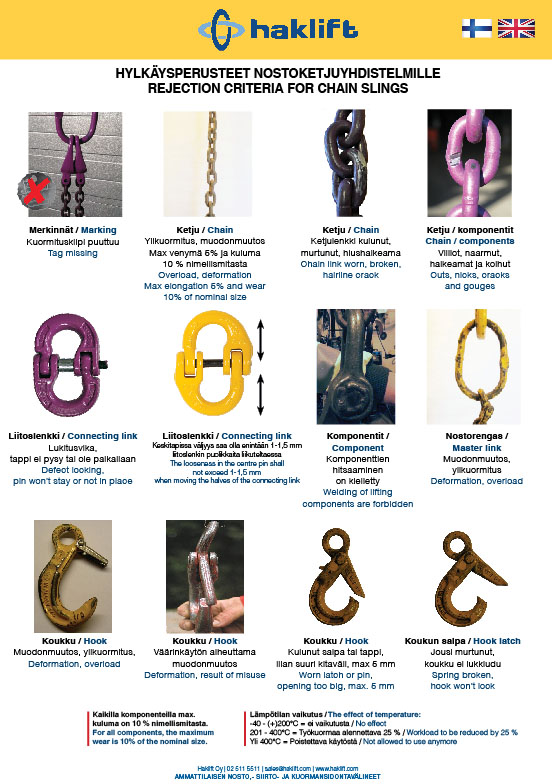

Terävät reunat
Jos kettinki joutuu kosketukseen kuorman kanssa, voi olla tarpeen käyttää välikappaleita suojaamaan kuormaa ja/tai kettinkiä, sillä kovan materiaalin terävät kulmat voivat taivuttaa tai vahingoittaa kettinkilenkkejä, tai vastaavasti kettinki voi vahingoittaa kuormaa korkean pintapaineen vaikutuksesta. Näiden vaurioiden estämiseen voidaan käyttää välikappaleita, kuten puupalikoita tai kulmasuojia. Reunan säteen (R) on pääsääntöisesti oltava suurempi kuin 2 x ketjun halkaisija.
| Kulma R | R > 2 x ketju Ø | R > ketju Ø | R < ketju Ø |
| Kuormitus | 1 | 0,7 | 0,5 |
Pituuden toleranssi

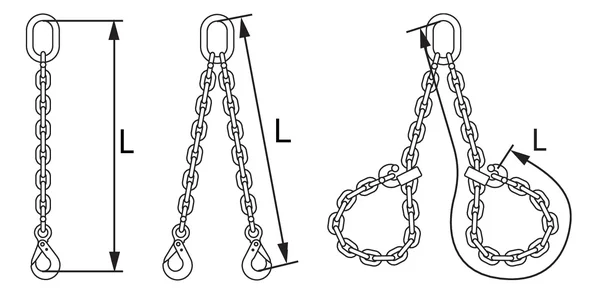

Pituus (L) on mitattava kuvien mukaisesti tai silmukkayhdistelmän tapauksessa kehältä.
Monihaaraisen, liitoslenkeillä yhdistetyn yhdistelmän lyhimmän ja pisimmän haaran välinen pituusero (yleensä sama kaikille haaroille) ei saa ylittää 10 mm, jos pituus on 2 m tai pidemmissä yhdistelmissä sovelletaan 5 mm/m sääntöä.
