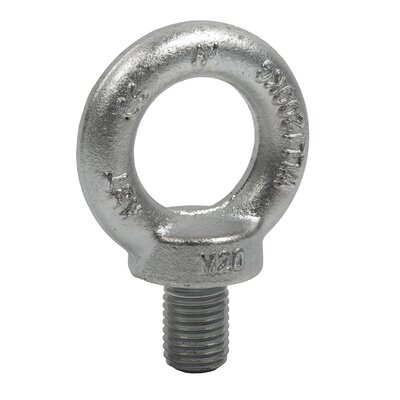

Ринг болтове за вертикално повдигане

  • Особености: Предназначени само за вертикално повдигане на товари!
  • Материал: Стомана
  • Маркировка: Съгласно релевантният стандарт, CE - маркировка
  • Работна температура: -20 - (+)200°C
  • Покритие: Електро-поцинковани
  • Стандарт: DIN 580
  • Забележка: Налични са също по-големи размери и размери в инчове.
  • Коефицент на безопасност: 4:1
Изберете продукт от таблицата и натиснете бутона - направи запитване

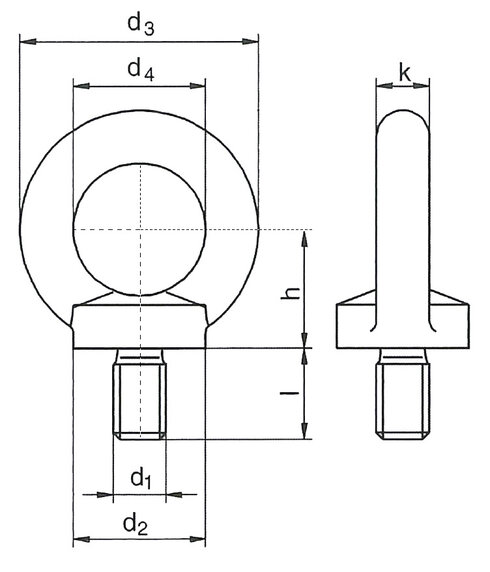

Продуктов номер WLL
т
Резба d1 Опаковка
бр.
d2
мм
d3
мм
d4
мм
h
мм
k
мм
l
мм
Тегло
кг
NSR06 0,08 M 6 50 20 36 20 18 8 13 0,045
NSR08 0,14 M 8 50 20 36 20 18 8 13 0,05
NSR10 0,23 M10 50 25 45 25 22,5 10 17 0,09
NSR12 0,34 M12 25 30 54 30 26 12 20,5 0,16
NSR14 0,34 M14 25 35 63 35 30,5 14 27 0,24
NSR16 0,7 M16 10 35 63 35 30,5 14 27 0,24
NSR18 0,7 M18 10 40 72 40 35 16 30 0,36
NSR20 1,2 M20 10 40 72 40 35 16 30 0,36
NSR22 1,2 M22 1 45 81 45 40 18 35 0,58
NSR24 1,8 M24 1 50 90 50 45 20 36 0,72
NSR27 2,5 M27 1 50 90 50 45 20 36 0,7
NSR33 3,2 M33 1 65 108 60 55 24 45 1,3
NSR30 3,2 M30 1 65 108 60 55 24 45 1,32
NSR39 4,6 M39 1 75 126 70 65 28 54 2,02
NSR36 4,6 M36 1 75 126 70 65 28 54 2,08
NSR45 6,3 M45 1 85 144 80 75 32 63 3,04
NSR42 6,3 M42 1 85 144 80 75 32 63 3,11
NSR52 8,6 M52 1 100 166 90 85 38 68 4,95
NSR48 8,6 M48 1 100 166 90 85 38 68 5,02
NSR56 11,5 M56 1 110 184 100 95 42 78 6,69
NSR64 16 M64 1 120 206 110 105 48 90 9,3

ТОВАРОПОДЕМНОСТИ


Размер Товароподемност (т) Товароподемност (т) Товароподемност (т) Товароподемност (т) Товароподемност (т) Товароподемност (т) Товароподемност (т) Товароподемност (т)
          0 - 45° 45-60° 0 - 45° 45-60°
M6 0,06 не се допуска 0,12 не се допуска 0,042 не се допуска 0,06 не се допуска
M8 0,14 не се допуска 0,28 не се допуска 0,1 не се допуска 0,14 не се допуска
M10 0,23 не се допуска 0,46 не се допуска 0,17 не се допуска 0,23 не се допуска
M12 0,34 не се допуска 0,68 не се допуска 0,24 не се допуска 0,34 не се допуска
M14 0,34 не се допуска 0,68 не се допуска 0,24 не се допуска 0,34 не се допуска
M16 0,7 не се допуска 1,4 не се допуска 0,5 не се допуска 0,7 не се допуска
M18 0,7 не се допуска 1,4 не се допуска 0,5 не се допуска 0,7 не се допуска
M20 1,2 не се допуска 2,4 не се допуска 0,83 не се допуска 1,2 не се допуска
M22 1,2 не се допуска 2,4 не се допуска 0,83 не се допуска 1,2 не се допуска
M24 1,8 не се допуска 3,6 не се допуска 1,27 не се допуска 1,8 не се допуска
M27 2,5 не се допуска 5 не се допуска 1,78 не се допуска 2,5 не се допуска
M30 3,2 не се допуска 6,4 не се допуска 2,28 не се допуска 3,2 не се допуска
M33 3,2 не се допуска 6,4 не се допуска 2,28 не се допуска 3,2 не се допуска
M36 4,6 не се допуска 9,2 не се допуска 3,28 не се допуска 4,6 не се допуска
M39 4,6 не се допуска 9,2 не се допуска 3,28 не се допуска 4,6 не се допуска
M42 6,3 не се допуска 12,6 не се допуска 4,5 не се допуска 6,3 не се допуска
M45 6,3 не се допуска 12,6 не се допуска 4,5 не се допуска 6,3 не се допуска
M48 8,6 не се допуска 17,2 не се допуска 6,1 не се допуска 8,6 не се допуска
M52 8,6 не се допуска 17,2 не се допуска 6,1 не се допуска 8,6 не се допуска
M56 11,5 не се допуска 23 не се допуска 8,3 не се допуска 11,5 не се допуска
M64 16 не се допуска 32 не се допуска 11 не се допуска 16 не се допуска
M72 20 не се допуска 40 не се допуска 14,28 не се допуска 20 не се допуска
M80 28 не се допуска 56 не се допуска 20 не се допуска 28 не се допуска
M100 40 не се допуска 80 не се допуска 28,57 не се допуска 40 не се допуска
