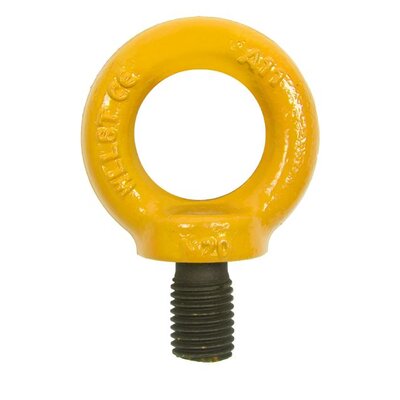

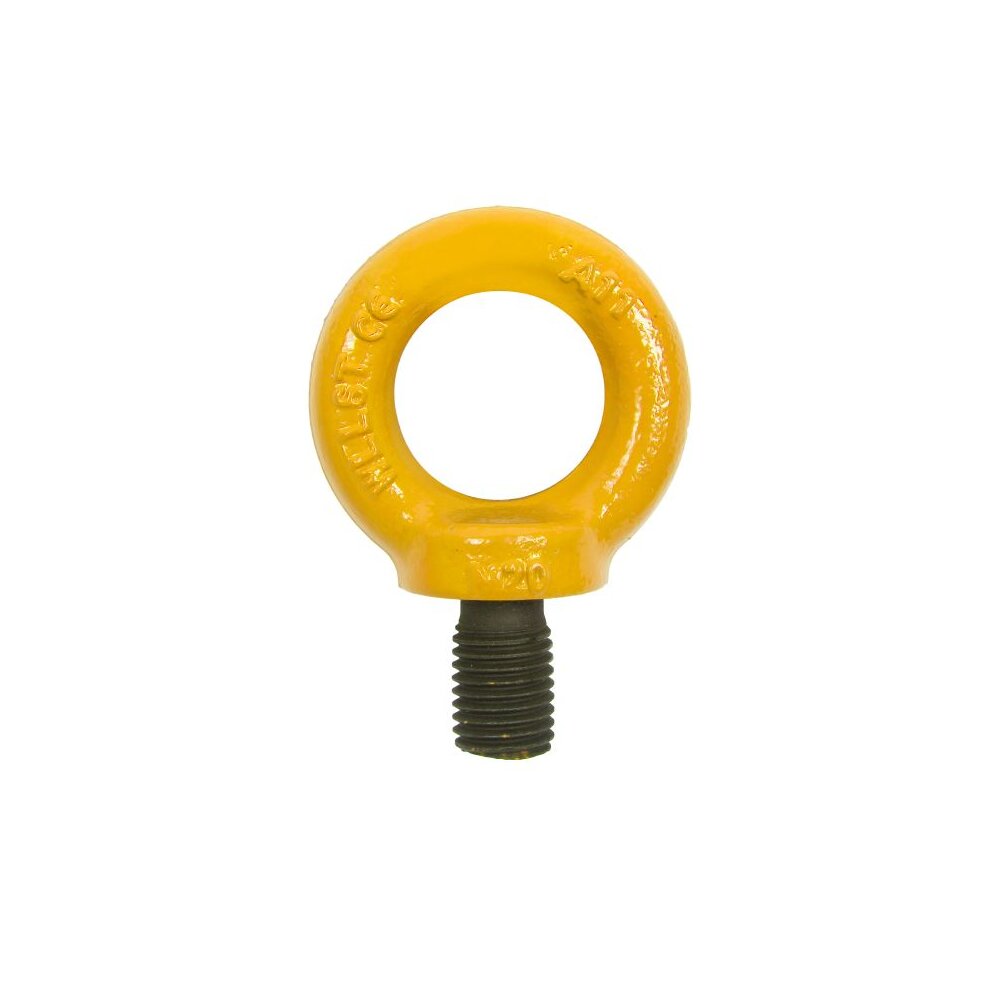

Ринг болт, клас 8

Предназначен за повдигане във всички посоки.

Товароподемността при вертикално повдигане е отбелязане върху болта.

Товароподемността при странично повдигане е 25% от товароподемността  при вертикално повдигане.

Дълбочината на резбовият отвор трябва да е минимум:

  • 1 x d за стомана
  • 1,2

покажи повече

specify
  • specify
0,4
  • 0,4
  • 0,8
  • 1
  • 2
  • 3
  • 4
  • 6
  • 8
  • 12
  • 16
  • 24
  • 32
Part code: NS8R06
Продуктов номерWLL
тон
Резба
мм
Диаметър ухо
мм
Стъпка на резбата
мм
Тегло
кг
Delivery timeЧертеж3D/CADAdd to cartОще данни
NS8R060,4M61610,050
Продуктов номерNS8R06
WLL
тон
0,4
Резба
мм
M6
Диаметър ухо
мм
16
Стъпка на резбата
мм
1
Тегло
кг
0,05
Delivery time0
Чертеж
3D/CAD
NS8R080,8M8201,250,060
Продуктов номерNS8R08
WLL
тон
0,8
Резба
мм
M8
Диаметър ухо
мм
20
Стъпка на резбата
мм
1,25
Тегло
кг
0,06
Delivery time0
Чертеж
3D/CAD
NS8R101M10251,50,110
Продуктов номерNS8R10
WLL
тон
1
Резба
мм
M10
Диаметър ухо
мм
25
Стъпка на резбата
мм
1,5
Тегло
кг
0,11
Delivery time0
Чертеж
3D/CAD
NS8R122M12301,750,180
Продуктов номерNS8R12
WLL
тон
2
Резба
мм
M12
Диаметър ухо
мм
30
Стъпка на резбата
мм
1,75
Тегло
кг
0,18
Delivery time0
Чертеж
3D/CAD
NS8R143M143520,280
Продуктов номерNS8R14
WLL
тон
3
Резба
мм
M14
Диаметър ухо
мм
35
Стъпка на резбата
мм
2
Тегло
кг
0,28
Delivery time0
Чертеж
3D/CAD
NS8R164M163520,280
Продуктов номерNS8R16
WLL
тон
4
Резба
мм
M16
Диаметър ухо
мм
35
Стъпка на резбата
мм
2
Тегло
кг
0,28
Delivery time0
Чертеж
3D/CAD
NS8R206M20402,50,450
Продуктов номерNS8R20
WLL
тон
6
Резба
мм
M20
Диаметър ухо
мм
40
Стъпка на резбата
мм
2,5
Тегло
кг
0,45
Delivery time0
Чертеж
3D/CAD
NS8R248M245030,870
Продуктов номерNS8R24
WLL
тон
8
Резба
мм
M24
Диаметър ухо
мм
50
Стъпка на резбата
мм
3
Тегло
кг
0,87
Delivery time0
Чертеж
3D/CAD
NS8R3012M30603,51,660
Продуктов номерNS8R30
WLL
тон
12
Резба
мм
M30
Диаметър ухо
мм
60
Стъпка на резбата
мм
3,5
Тегло
кг
1,66
Delivery time0
Чертеж
3D/CAD
NS8R3616M367042,650
Продуктов номерNS8R36
WLL
тон
16
Резба
мм
M36
Диаметър ухо
мм
70
Стъпка на резбата
мм
4
Тегло
кг
2,65
Delivery time0
Чертеж
3D/CAD
NS8R4224M42804,54,030
Продуктов номерNS8R42
WLL
тон
24
Резба
мм
M42
Диаметър ухо
мм
80
Стъпка на резбата
мм
4,5
Тегло
кг
4,03
Delivery time0
Чертеж
3D/CAD
NS8R4832M489056,380
Продуктов номерNS8R48
WLL
тон
32
Резба
мм
M48
Диаметър ухо
мм
90
Стъпка на резбата
мм
5
Тегло
кг
6,38
Delivery time0
Чертеж
3D/CAD

Предназначен за повдигане във всички посоки.

Товароподемността при вертикално повдигане е отбелязане върху болта.

Товароподемността при странично повдигане е 25% от товароподемността  при вертикално повдигане.

Дълбочината на резбовият отвор трябва да е минимум:

  • 1 x d за стомана
  • 1,25 x d за чугун
  • 2 x d за алуминиеви сплави
  • 2,5 x d за алуминиеви магнезиеви сплави

d - диаметърът на ухото на болта.

  • Материал: Стомана
  • Маркировка: Съгласно релевантният стандарт, CE - маркировка
  • Работна температура: -40 - (+)200°
  • Покритие: Покритие - боя, жълта
  • Стандарт: EN 1677-1
  • Коефицент на безопасност: 4:1

Размер Товароподемност (тон) Натиск на затягане
          0 - 45° 45-60° 0 - 45° 45-60° Nm
M6 0,4 0,15 0,8 0,3 0,21 0,15 0,32 0,23 3,5
M8 1 0,4 2 0,8 0,56 0,4 0,84 0,6 8
M10 1 0,4 2 0,8 0,56 0,4 0,84 0,6 16
M12 2 0,75 4 1,5 1,05 0,75 1,58 1,13 28
M14 4 1,5 8 3 2,1 1,5 3,15 2,25 70
M16 4 1,5 8 3 2,1 1,5 3,15 2,25 70
M20 6 2,3 12 4,6 3,22 2,3 4,83 3,45 135
M24 8 3,2 16 6,4 4,48 3,2 6,72 4,8 230
M30 12 4,5 24 9 6,3 4,5 9,45 6,75 465
M36 16 7 32 14 9,8 7 14,7 10,5 814
M42 24 9 48 18 12,6 9 18,9 13,5 1304
M48 32 12 64 24 16,8 12 25,2 18 1981
