Haklift

Lifting screw with swivel for all lifting directions. Also available with longer 120 mm thread.



  • Material: Steel
  • Marking: According to standard, CE-marked
  • Temperature range: -40 - (+)400°C
  • Finish: Painted, yellow
  • Standard: EN 1677-1
  • Safety factor: 4:1
Select a row from the table below, then click the add to quote button

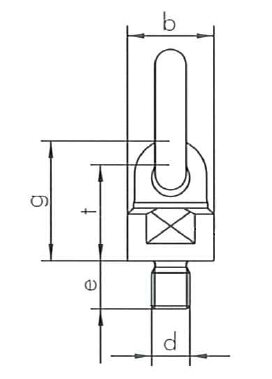

Part Code WLL
ton
Thread
mm
Thread length
mm
diameter eye inside
mm
Ø of eye
mm
b
mm
g
mm
t
mm
Weight
kg
NS8KL1003 0.45 M10 18 55x30 14 36 51 41 0.43
NS8KL1205 0.5 M12 18 55x30 14 36 51 41 0.44
NS8KL161 1.1 M16 20 55x30 14 36 52 42 0.46
NS8KL161120 1.1 M16 120 55x30 14 36 52 42 0.46
NS8KL202 2 M20 30 70x34 16 50 68 56 0.96
NS8KL202120 2 M20 120 70x34 16 50 68 56 0.96
NS8KL243120 3.2 M24 120 85x37 18 57 78 65.5 1.45
NS8KL2432 3.2 M24 40 85x37 18 57 78 65.5 1.45
NS8KL305120 5.3 M30 120 85x37 20 66 97 80.5 2.17
NS8KL3053 5.3 M30 35 85x37 20 66 97 80.5 2.17
NS8KL308 8 M30 35 115x50 22 80 112 92 3.57
NS8KL308120 8 M30 120 115x50 22 80 112 92 3.57
NS8KL368 8 M36 50 115x50 22 80 109 89.5 4.17
NS8KL368120 8 M36 120 115x50 22 80 109 89.5 4.17
NS8KL4210 10 M42 50 115x50 25 80 109 89.5 3.67
NS8KL4510 10 M45 60 115x50 25 80 109 89.5 4.17
NS8KL4810 10 M48 50 115x50 25 80 109 89.5 4.02
NS8KL5615 15 M56 84 152x70 32 117 310 280 11.6
NS8KL6415 15 M64 95 152x70 32 117 310 280 12.6

WORKING LOAD LIMITS

  Load 1 Load 6 Load 2 Load 5 Load 3 Load 3 Load 4 Load 4
Thread WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) WLL (t) Tight. torque
          0 - 45° 45-60° 0 - 45° 45-60° Nm
M10 0,9 0,45 1,8 0,9 0,63 0,45 0,95 0,68 10-16
M12 1 0,5 2 1 0,7 0,5 1,05 0,75 15-28
M16 2 1,1 4 2,2 1,54 1,1 2,31 1,65 45-70
M20 4 2 8 4 2,8 2 4,2 3 75-130
M24 6,3 3,2 12,6 6,4 4,48 3,2 6,72 4,8 90-130
M30 10,6 5,3 21,2 10,6 7,42 5,3 11,13 7,95 230-400
M30 11,8 8 23,6 16 11,2 8 16,8 12 230-400
M36 11,8 8 23,6 16 11,2 8 16,8 12 270-600
M42 15 10 30 20 14 10 21 15 270-700
M45 15 10 30 20 14 10 21 15 350-800
M48 15 10 30 20 14 10 21 15 350-800
M56 25 15 50 30 21 15 31,5 22,5 350-900
M64 25 15 50 30 21 15 31,5 22,5 350-900
